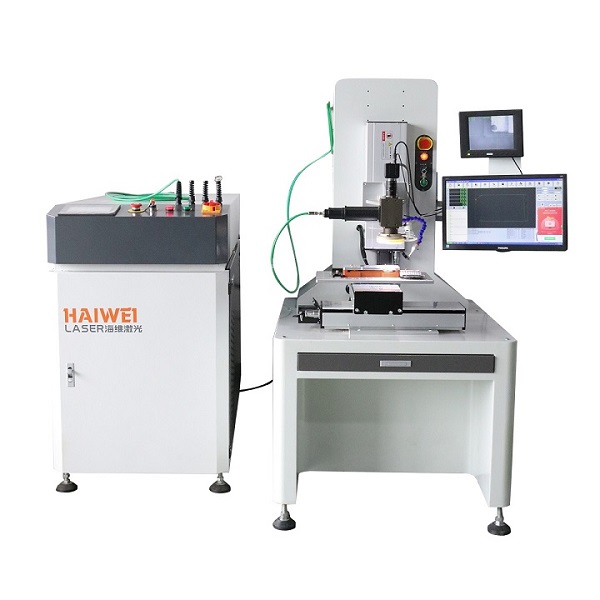

激光设备：焊接夹具对焊接质量和效率的影响

在激光焊接应用中，不能只把注意力集中在激光设备的功率、光束质量或控制系统上，更不能忽略了焊接夹具的重要性。实际上，即使配备了高性能的激光设备，如果夹具设计不合理，仍然可能出现焊缝偏移、间隙不均或热变形等问题，直接影响焊接质量和生产效率。

夹具的核心作用：不只是固定工件

激光焊接对装配精度要求极高，尤其在对接焊或搭接焊中，0.1mm以上的间隙或错边就可能引发未熔合、塌陷甚至烧穿。高质量的焊接夹具通过以下方式保障工艺稳定性：

精准定位与重复定位：采用基准面+销孔或气动自定心结构，确保每次装夹位置偏差≤±0.02mm；

刚性约束与热变形控制：在焊缝附近设置局部压紧点，抑制焊接过程中的翘曲；

适配保护气体流场：夹具设计需预留气体通道，避免紊流导致焊缝氧化；

兼容自动化上下料：集成传感器接口和快换结构，便于与机械手或传送线协同。

常见问题源于夹具设计不足

例如，在新能源电池壳体焊接中，若夹具无法均匀压紧盖板与壳体，局部间隙会导致激光能量反射或穿透不均，形成微孔或虚焊；又如在管材纵缝焊接时，若夹具未提供径向支撑，薄壁管易在热作用下椭圆变形，造成焊缝内凹。

这些问题往往被误判为“激光设备不稳定”，实则根源在夹具。

用户如何选择或开发合适的夹具？

与激光工艺同步设计

夹具不应在设备安装后再补做，而应在工艺验证阶段就参与进来。理想流程是：先确定焊缝位置、保护气方案和热输入范围，再据此设计夹紧点、避让区和散热路径。

优先考虑模块化与柔性

对于多品种小批量生产，可选用带标准定位基座的快换夹具系统，通过更换局部定位块适应不同工件，降低换型成本。

评估供应商的工艺整合能力

一些激光设备厂商仅提供通用夹具，而具备深度应用经验的供应商能根据客户产品提供定制化夹具方案，并配合进行DOE（实验设计）验证。

焊接夹具虽然结构简单，不涉及激光或热源，但它对激光设备能否稳定、高效地完成焊接任务至关重要。企业在规划激光焊接产线时，应将夹具视为焊接工艺系统中不可或缺的一环，而不是可有可无的辅助部件。合理的夹具设计和投入，有助于提高一次合格率，减少返工，缩短生产节拍，从而提升整条产线的运行效率和经济性。真正可靠的激光焊接，离不开夹具与设备、工艺的协同配合。
