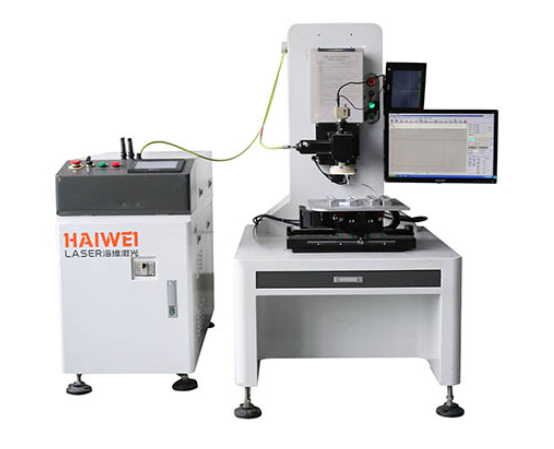

多轴自动激光焊接机如何实现复杂工件精准加工

在航空航天叶轮、汽车涡轮壳、医疗器械异形件等复杂工件的焊接中，传统二轴或三轴设备常常因自由度不足而难以完成加工。多轴自动激光焊接机的出现，为解决这类空间曲线焊缝的焊接难题提供了一条可行路径。

轴数配置决定加工自由度

多轴自动激光焊接机的“多轴”通常指五个或五个以上联动轴，包括X、Y、Z三个直线轴和A、C两个旋转轴。五轴联动的核心价值在于：焊接头可以以任意角度接近焊缝，始终保持激光束与工件表面法线方向一致。对于叶轮这类具有复杂曲面和遮挡结构的工件，在五轴配置下，激光头能够倾斜进入叶片之间的狭窄空间，以最佳角度照射到待焊位置，解决了固定角度焊接头无法到达的死角问题。

轨迹规划与插补：数学计算确保路径精准

复杂工件的焊缝往往不是一条简单的直线或圆弧，而是空间曲线。多轴自动激光焊接机通过CAM软件生成焊接轨迹，将工件三维模型中的焊缝路径转化为各轴的坐标序列。在加工过程中，控制系统实时进行插补运算——在已知轨迹点之间插入中间位置，使各轴的运动连续平滑。插补精度决定了实际焊接轨迹与理论路径的吻合程度，高级控制系统通常采用纳米级插补运算，保证运动分辨率优于光斑直径的十分之一。

工件装夹与定位策略

精准加工的前提是工件在设备坐标系中的位置准确。多轴自动激光焊接机通常采用两种定位方式：一是精密气动夹具配合零点定位系统，使工件每次装夹后位置偏差在±0.03mm以内；二是视觉定位系统，在焊接前拍摄工件上的定位基准，计算实际位置与理论位置的偏差并自动补偿。对于铸造或锻造工件，即使来料存在尺寸波动，视觉系统也能通过识别特征点来调整焊接轨迹。

激光参数与运动协同控制

精准加工不仅要求运动轨迹准，还要求激光能量输出与运动同步。多轴自动激光焊接机在拐角或曲线段会自动调整焊接速度——曲率半径小的地方减速，直线段提速，同时激光功率随之联动变化，保持单位长度焊缝的热输入恒定。否则，减速段热输入过大容易造成熔穿，加速段热输入不足则熔深不够。

典型应用与适用边界

多轴自动激光焊接机在叶轮焊接中，将焊接头倾斜进入叶片间通道，完成多条空间曲线焊缝；在涡轮壳焊接中，联动旋转轴使工件在焊接过程中连续旋转，一次性完成环形密封焊缝。该设备适合中等批量、高附加值、对焊缝位置精度和外观一致性要求高的复杂工件，对编程人员的CAM软件操作能力和工艺调试经验要求较高。
